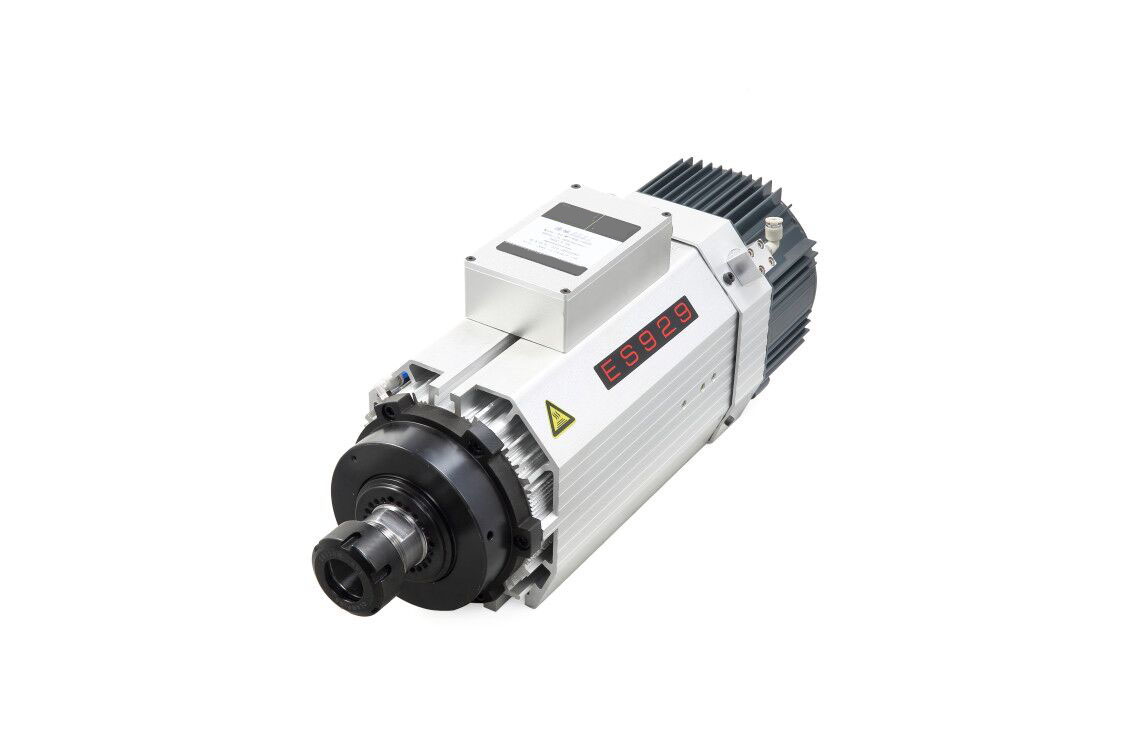

木工主軸-手動換刀
性能特點
1、本產品為高速木工銑削電主軸，主要適用于鋁型材、木材、亞克力、纖維板等鉆孔、銑削、攻絲等的加工。
2、采用法蘭加底平面T形槽的安裝方式，大大提高了主軸安裝的穩固性。
3、由于本主軸具有結構緊湊、慣性小、振動小、噪聲低等特點，可以實現高轉速，高精度及高運轉穩定性。
4、本產品具備高精度的特性，振動值≤0.8mm/s，軸端錐面跳動≤0.001mm。
5、本產品最高轉速可達24,000Rpm，能達到高轉速、高效率加工。
6、本產品采用散熱良好鋁制機體，表面設計了輻射狀的散熱片，有效地降低電機工作時產生的熱量，主軸尾部裝有冷卻風扇，能大大提高了散熱效果。
主軸參數
符號
項目
標準值
1
電機功率（KW)
9.0
2
額定電壓(V/AC)
380（3~）
3
最高轉速（Rpm)
24000
4
最大電流（A)
17
5
振動值（mm/s)
≤0.8
6
最高頻率（Hz)
800
7
轉矩（N.M)
7.16
8
軸端錐面跳動
≤0.001
9
換刀形式
手動換刀
10
拉刀力（N)
—
11
刀具接口
ER32彈性筒夾
12
主軸平衡等級
G1
13
松刀氣壓（kgf/cm2）
—
14
前端氣幕氣壓（kgf/cm2）
2.5~3.0
15
冷卻方式
冷卻風扇
16
軸承潤滑方式
油脂潤滑
17
安裝方式
T型槽
18
重量（Kg)
21.8
19
電機繞組絕緣電阻（MΩ）
≥500（H級）
20
軸流風扇電壓（V）
220V50Hz交流電
21
主軸噪聲（dBA）
≤90
